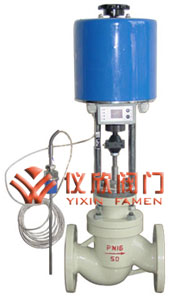

自力式電控溫度調節閥

一、自力式電控溫度調節閥 概述

自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

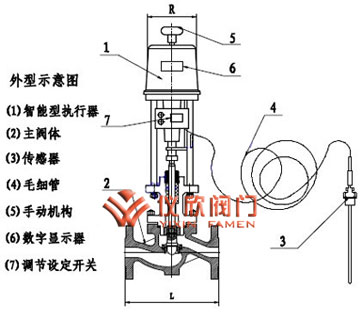

自力式電控溫度調節閥	自力式電控溫度調節閥尺寸圖

二、自力式電控溫度調節閥 產品特點

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合

三、自力式電控溫度調節閥 主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti

四、自力式電控溫度調節閥 連接標準

連接尺寸及標準
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準

五、自力式電控溫度調節閥 主要技術參數

公稱通徑DN(mm) （閥座直徑dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數	直級	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程		16					25			40			60
公稱壓力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：IV級 軟密封：VI級
	套筒	硬密封：II級 軟密封：VI級
工作溫度t(℃)		-20~200 -40~250 -40~450 -60~450
信號范圍（mA.DC）		0~10 4~20
作用方式		電關式 電開式
使用環境溫度（℃）		電動調節閥：-20~70℃
使用環境濕度		電動調節閥：≤95%
電源電壓		220V 50Hz

本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
電動執機機構	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
電動執行機構推力（N) 全行程時間（S）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（N）	普通型	28					35
	電子型	6		15			25			40

表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

六、自力式電控溫度調節閥 允許壓差

單座調節型允許壓差表 單位：MPa

公稱通徑 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
	10	12	15	20
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

套筒調節型允許壓差表 單位：MPa

公稱通徑 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

七、自力式電控溫度調節閥 主要性能指標

序號	項目	單座閥	套筒閥
1	基本誤差（%）	±2.5
2	回差（%）	2.0
3	死區（%）	3.0
4	額定行程偏差（%）	+2.5
5	額定流量系數偏差（%）	±10
