ZJSP氣動單座調節閥

一、氣動單座調節閥 概述

氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。氣動單座調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。

氣動單座調節閥	氣動單座調節閥

二、氣動單座調節閥 主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜 蓋	A3

三、氣動單座調節閥 主要性能指標

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司 商洽生產
額定流量 系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6   1.6   4.0   6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

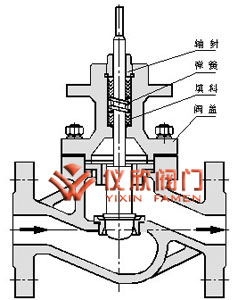

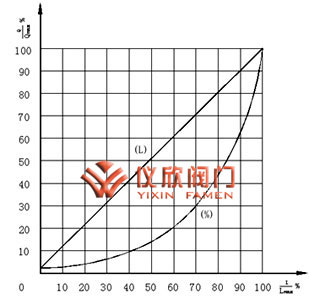

氣動單座調節閥內部結構圖	氣動單座調節閥流量特性圖

四、氣動單座調節閥 主要技術參數

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

五、氣動單座調節閥 性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始 終 點 偏 差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-4×閥額定容量
額定行程偏差%		±2.5

六、氣動單座調節閥 允許壓差

開關方式	執行機構型號	彈簧范圍KPa	氣源壓力KPa	需要附件	公稱通徑(閥座直徑)mm
					25				25	40		50	65	80	100	150		200	250	300
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
氣 關	ZHA -22	20～100 20～100 40～200	140 250 140	P P P或R	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA -23	20～100 20～100 40～200	140 250 400	P P P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA -34	20～100 20～100 40～200	140 250 400	P P P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA -45	20～100 20～100 40～200	140 250 400	P P P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.06 0.37 0.51	0.04 0.25 0.36
氣 開	ZHB -22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHB -23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHB -34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB -45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.03 0.09 0.20	0.02 0.06 0.14

七、氣動單座調節閥 外形尺寸

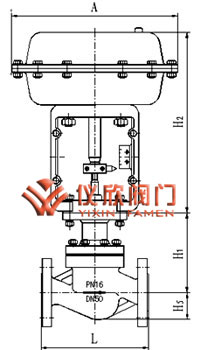

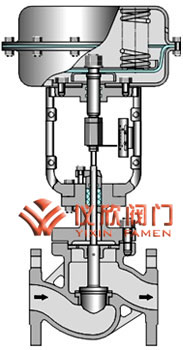

氣動單座調節閥外型尺寸圖	氣動單座調節閥外型剖面圖

DN	L			H		H1				質量		φA
	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660
