G6k41J氣動襯膠隔膜閥 (常開式)用途和主要性能規范 1.氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。 2.各種視裹材質的推薦使用范圍： 視裹材質（代號） 適用溫度 適用介質 硬橡膠（NR） -10 o C～85 o C 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 軟橡膠（BR） -10 o C～85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 丁基膠（IIR） -10 o C～120 o C 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
1.氣動襯膠隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏"等弊端。
2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4.由于密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5.氣動襯膠隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)?；反之則閥門即開啟，色別隨之顯露。
7.隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。
 |
 |

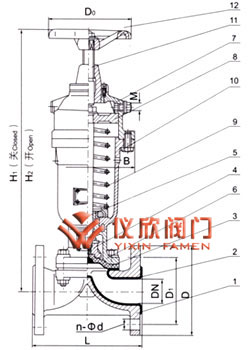

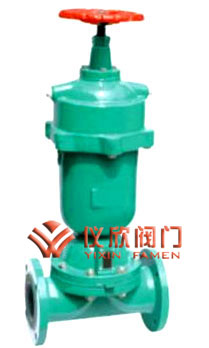

氣動襯膠隔膜閥 | 氣動襯膠隔膜閥尺寸圖 |
| 序號 | 名稱 | 材料 |
|---|---|---|
| 1 | 體閥 | 鑄鐵 |
| 2 | 襯囊層 | 橡膠 |
| 3 | 隔膜 | 橡膠 |
| 4 | 閥瓣 | 鑄鐵 |
| 5 | 閥蓋 | 鑄鐵 |
| 6 | 閥桿 | 碳鋼 |
| 7 | 手輪 | 鑄鐵 |
| 8 | 活塞 | 碳鋼 |
| 9 | 彈簧 | 2Cr13 |
| 10 | 氣缸蓋 | 鑄鐵 |
| 11 | 上閥桿 | 2Cr13 |
| 12 | 手輪 | 鑄鐵 |
1.氣動襯膠隔膜閥可根據不同的視裹材質，適用于不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
2.各種視裹材質的推薦使用范圍：
| 視裹材質（代號） | 適用溫度 | 適用介質 |
|---|---|---|
| 硬橡膠（NR） | -10 o C～85 o C | 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
| 軟橡膠（BR） | -10 o C～85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
| 丁基膠（IIR） | -10 o C～120 o C | 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
| 氯丁膠 | （CR）-10 o C～120 o C | 動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
| 鑄鐵不視裹 | -40 o C～100 o C | 非腐蝕性介質 |
| 隔膜材質（代號） | 適宜溫度 | 適用介質 |
|---|---|---|
| 丁基膠（B級） | -40 o C～100 o C | 良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
| 天然膠（Q級） | -50 o C～100 o C | 用于凈化水、無機鹽、稀釋無機酸。 |
| 型號 | 公稱通徑DN（mm） | 工作壓力WP（Mpa） | 試驗壓力（Mpa） | 試驗溫度（ o C） | |
|---|---|---|---|---|---|
| 密封 | 強度 | ||||
| EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常溫 |
| EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |
| 公稱通徑 | 公稱壓力（MPa） | 工作壓力（MPa） | 主要外形尺寸 （mm） |
適用范圍 | 重量 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D | D0 | Z | H | 溫度 （°C） |
介質 | |||||||
| J型 | W型 | J型 | W型 | |||||||||||
| 20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蝕性 | 非腐蝕性 | 3 |
| 25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
| 32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
| 40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
| 50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
| 65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
| 80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
| 100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
| 125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
| 150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
| 200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 | |||||||
